Madhyamik 2027 Important Diagrams (চিত্র অঙ্কন সাজেশন)

Life Science (জীবন বিজ্ঞান - Ch 1)

🔥 99% Common for 2027 3 + 2 = 5 Marks

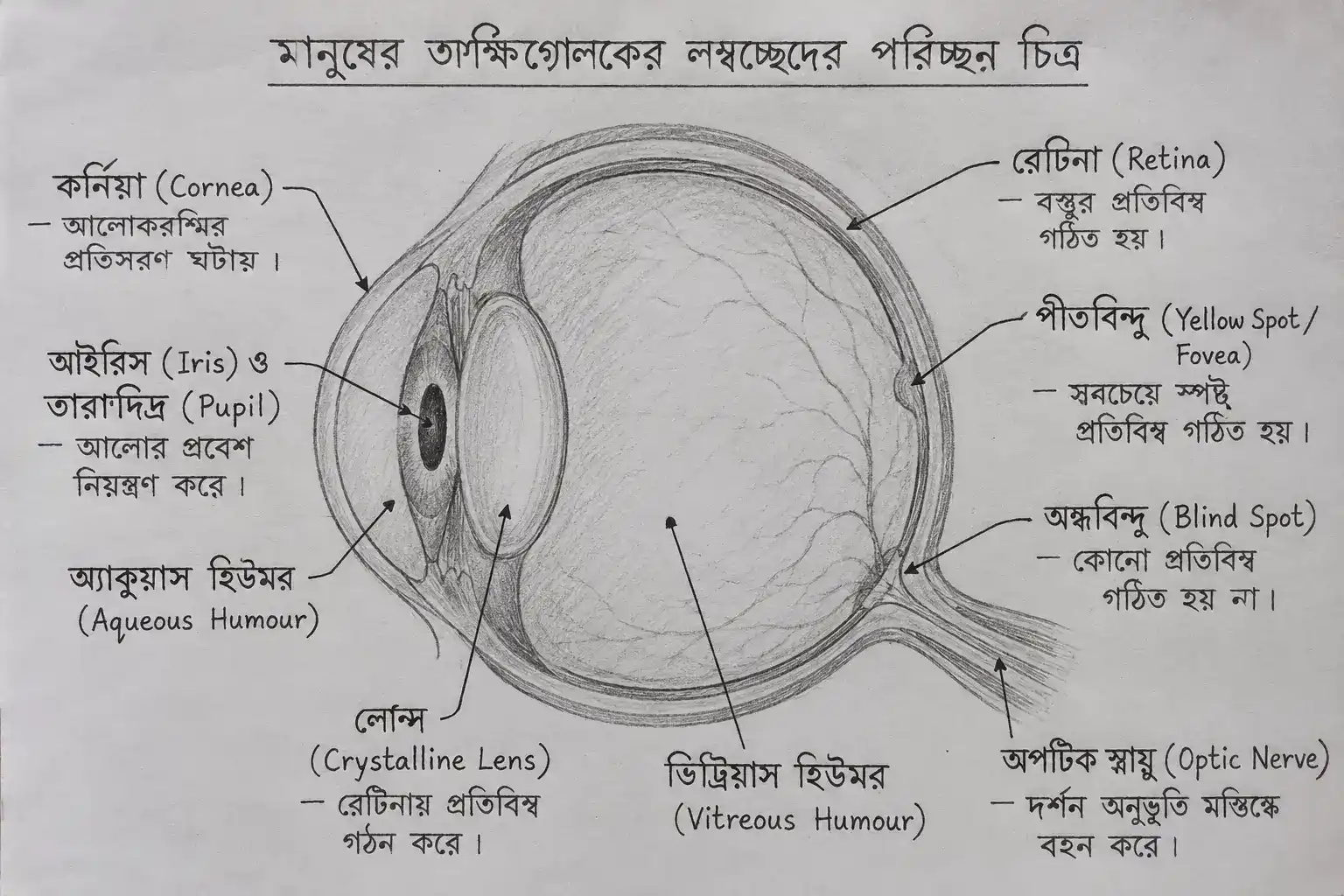

1. মানুষের অক্ষিগোলকের লম্বচ্ছেদের পরিচ্ছন্ন চিত্র (Vertical Section of Human Eye)

Labeled Diagram of Vertical Section of Human Eyeball (WBBSE Class 10)

Tap to Zoom Full Screen

পরীক্ষায় চিহ্নিতকরণের জন্য গুরুত্বপূর্ণ অংশসমূহ (Must-Label Parts):

• কর্নিয়া (Cornea) — আলোকরশ্মির প্রতিসরণ ঘটায়
• লেন্স (Crystalline Lens) — রেটিনায় প্রতিবিম্ব গঠন করে
• রেটিনা (Retina) — বস্তুর প্রতিবিম্ব গঠিত হয়
• পীতবিন্দু (Yellow Spot / Fovea) — সবচেয়ে স্পষ্ট প্রতিবিম্ব গঠিত হয়
• অন্ধবিন্দু (Blind Spot) — কোনো প্রতিবিম্ব গঠিত হয় না
• অপটিক স্নায়ু (Optic Nerve) — দর্শন অনুভূতি মস্তিষ্কে বহন করে
• আইরিস ও তারাছিদ্র (Iris & Pupil) — আলোর প্রবেশ নিয়ন্ত্রণ করে
• অ্যাকুয়াস ও ভিট্রিয়াস হিউমর (Aqueous & Vitreous Humour)

✏️ অঙ্কন টিপস (Examiner Tip): বাইরের স্ক্লেরা, কোরয়েড ও রেটিনা—এই ৩টি স্তর যেন স্পষ্ট বোঝা যায় এবং লেন্সটি সাসপেনসরি লিগামেন্ট ও সিলিয়ারি পেশি দিয়ে যুক্ত থাকে।

File: madhyamik-2027-human-eye-diagram.webp

Full View Save Image

Life Science (জীবন বিজ্ঞান - Ch 1)

⭐ Most Important (5 Marks) 3 + 2 = 5 Marks

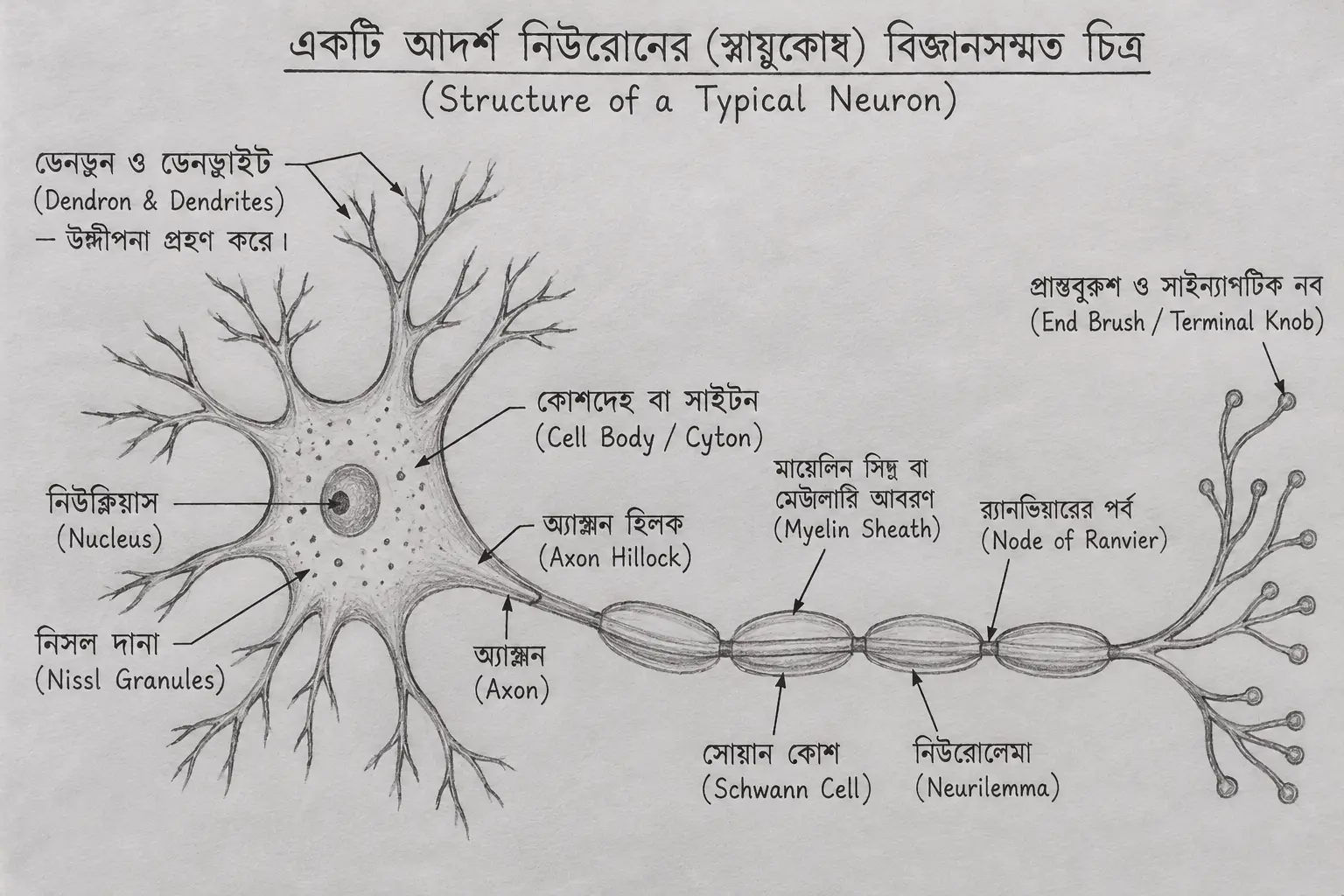

2. একটি আদর্শ নিউরোনের (স্নায়ুকোশ) বিজ্ঞানসম্মত চিত্র (Structure of a Typical Neuron)

Labeled Diagram of a Typical Myelinated Neuron (Nerve Cell)

Tap to Zoom Full Screen

পরীক্ষায় চিহ্নিতকরণের জন্য গুরুত্বপূর্ণ অংশসমূহ (Must-Label Parts):

• ডেনড্রন ও ডেনড্রাইট (Dendron & Dendrites) — উদ্দীপনা গ্রহণ করে
• কোশদেহ বা সাইটন (Cell Body / Cyton) ও নিউক্লিয়াস
• নিসল দানা (Nissl Granules)
• অ্যাক্সন হিলক ও অ্যাক্সন (Axon Hillock & Axon)
• মায়েলিন সিদ্ বা মেড়ুলারি আবরণ (Myelin Sheath)
• সোয়ান কোশ (Schwann Cell) ও নিউরোলেমা (Neurilemma)
• র‍্যানভিয়ারের পর্ব (Node of Ranvier)
• প্রান্তবুরুশ ও সাইন্যাপটিক নব (End Brush / Terminal Knob)

✏️ অঙ্কন টিপস (Examiner Tip): অ্যাক্সনের মেড়ুলারি আবরণ আঁকার সময় র‍্যানভিয়ারের পর্বগুলোর খাঁজ এবং প্রতিটি খণ্ডে সোয়ান কোশের নিউক্লিয়াস স্পষ্টভাবে দেখাবে।

File: madhyamik-2027-neuron-diagram.webp

Full View Save Image

Life Science (জীবন বিজ্ঞান - Ch 1)

🔥 High Probability 2027 3 + 2 = 5 Marks

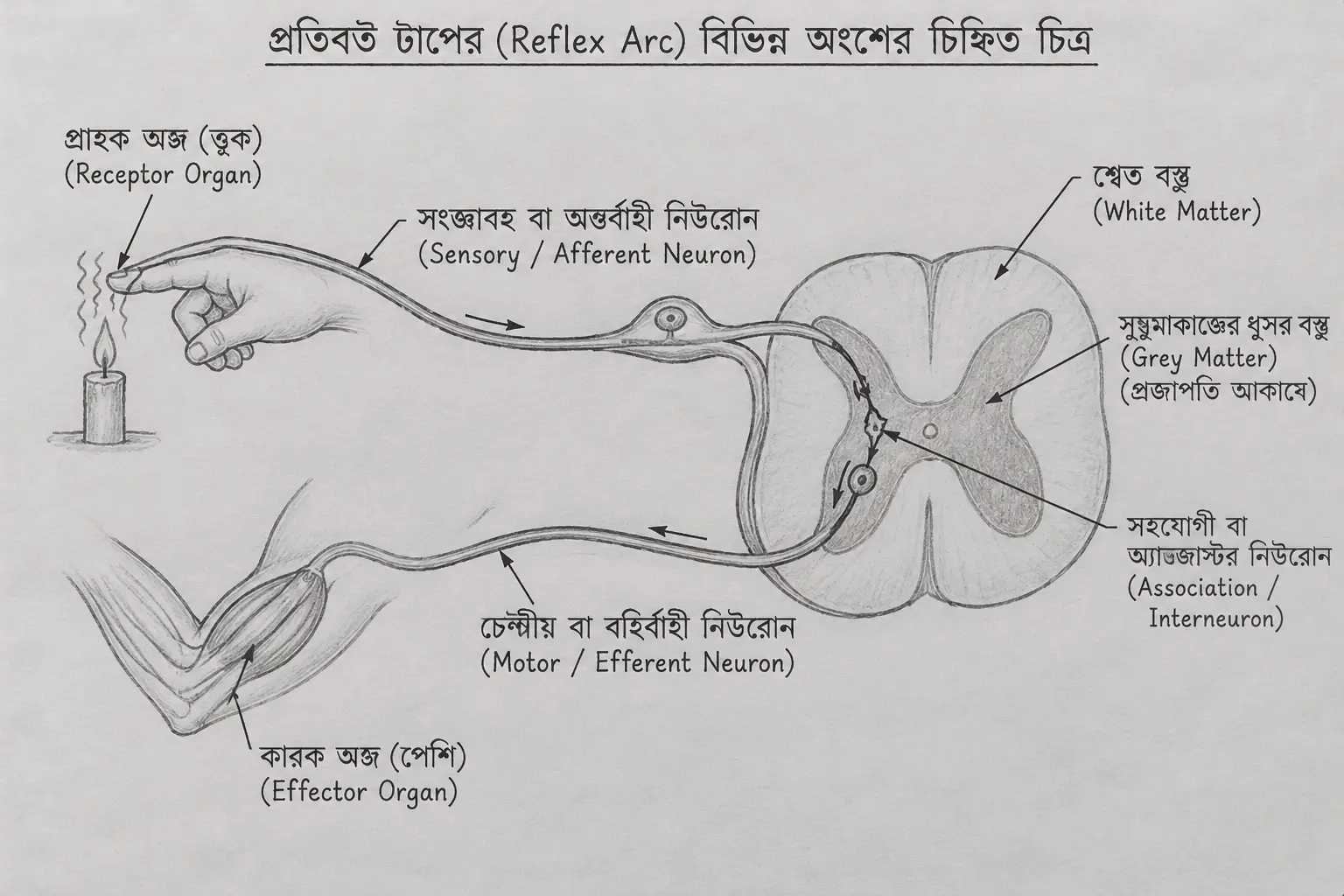

3. একটি প্রতিবর্ত চাপের (Reflex Arc) বিভিন্ন অংশের চিহ্নিত চিত্র

Labeled Diagram of a Spinal Reflex Arc showing Impulse Pathway

Tap to Zoom Full Screen

পরীক্ষায় চিহ্নিতকরণের জন্য গুরুত্বপূর্ণ অংশসমূহ (Must-Label Parts):

• গ্রাহক অঙ্গ (Receptor Organ / ত্বক)
• সংজ্ঞাবহ বা অন্তর্বাহী নিউরোন (Sensory / Afferent Neuron)
• সুষুম্নাকাণ্ডের ধূসর বস্তু (Grey Matter - প্রজাপতি আকার) ও শ্বেত বস্তু (White Matter)
• সহযোগী বা অ্যাডজাস্টর নিউরোন (Association / Interneuron)
• চেষ্টীয় বা বহির্বাহী নিউরোন (Motor / Efferent Neuron)
• কারক অঙ্গ (Effector Organ / পেশি)

✏️ অঙ্কন টিপস (Examiner Tip): প্রতিবর্ত চাপের চিত্র আঁকার সময় স্নায়ুস্পন্দন প্রবাহের দিক বোঝাতে তীর চিহ্ন (Arrow Direction: গ্রাহক → সংজ্ঞাবহ → সুষুম্নাকাণ্ড → চেষ্টীয় → কারক) অবশ্যই দেবে।

File: madhyamik-2027-reflex-arc-diagram.webp

Full View Save Image

Life Science (জীবন বিজ্ঞান - Ch 2)

⭐ Very Important (5 Marks) 3 + 2 = 5 Marks

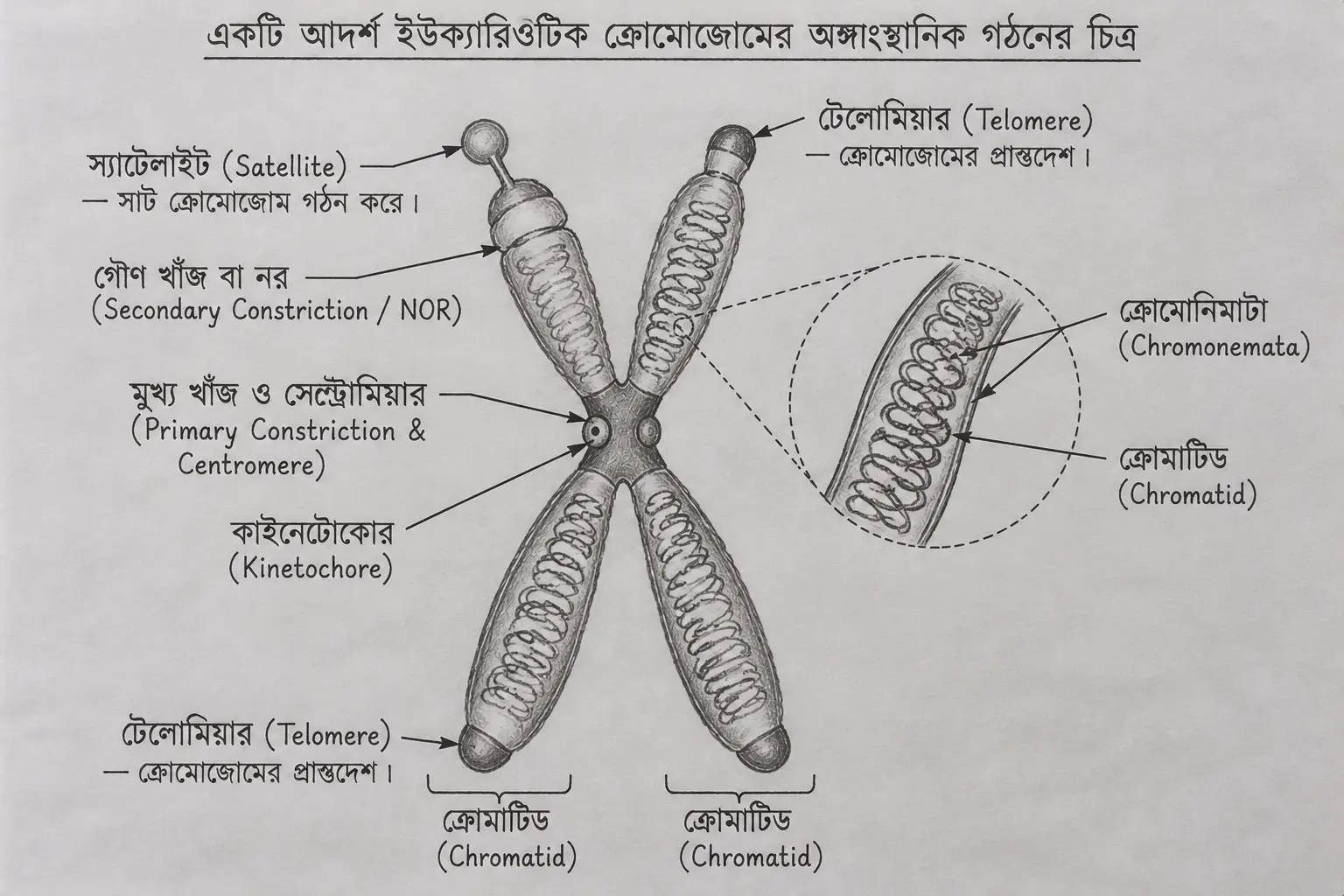

4. একটি আদর্শ ইউক্যারিওটিক ক্রোমোজোমের অঙ্গসংস্থানিক গঠনের চিত্র

Morphological Structure of a Eukaryotic Metaphase Chromosome

Tap to Zoom Full Screen

পরীক্ষায় চিহ্নিতকরণের জন্য গুরুত্বপূর্ণ অংশসমূহ (Must-Label Parts):

• ক্রোমাটিড ও ক্রোমোনিমাটা (Chromatid & Chromonemata)
• মুখ্য খাঁজ ও সেন্ট্রোমিয়ার (Primary Constriction & Centromere)
• কাইনেটোকোর (Kinetochore)
• গৌণ খাঁজ বা নর (Secondary Constriction / NOR)
• স্যাটেলাইট (Satellite) — স্যাট ক্রোমোজোম গঠন করে
• টেলোমিয়ার (Telomere) — ক্রোমোজোমের প্রান্তদেশ

✏️ অঙ্কন টিপস (Examiner Tip): মুখ্য খাঁজ (সেন্ট্রোমিয়ার) এবং গৌণ খাঁজ ও স্যাটেলাইটের অবস্থান যেন পরিষ্কারভাবে আলাদা বোঝা যায়।

File: madhyamik-2027-chromosome-diagram.webp

Full View Save Image

Life Science (জীবন বিজ্ঞান - Ch 2)

⭐ Important Alternative 3 + 2 = 5 Marks

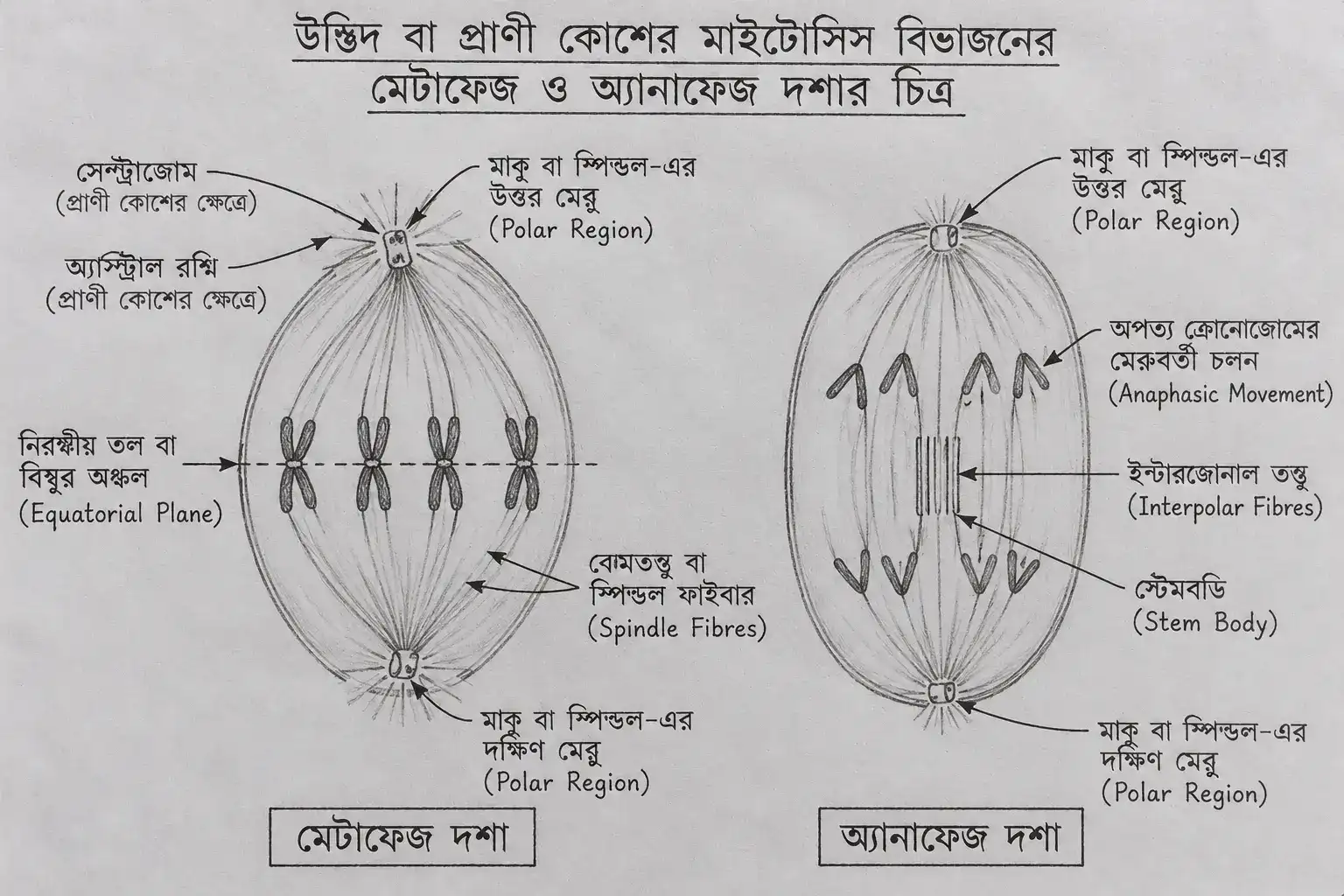

5. উদ্ভিদ বা প্রাণী কোশের মাইটোসিস বিভাজনের মেটাফেজ ও অ্যানাফেজ দশার চিত্র

Metaphase and Anaphase Stages of Mitosis in Plant & Animal Cell

Tap to Zoom Full Screen

পরীক্ষায় চিহ্নিতকরণের জন্য গুরুত্বপূর্ণ অংশসমূহ (Must-Label Parts):

• নিরক্ষীয় তল বা বিষুব অঞ্চল (Equatorial Plane - মেটাফেজ দশায়)
• বেমতন্তু বা স্পিন্ডল ফাইবার (Continuous & Chromosomal Spindle Fibres)
• সেন্ট্রোজোম ও অ্যাস্ট্রাল রশ্মি (শুধুমাত্র প্রাণী কোশের ক্ষেত্রে)
• অপত্য ক্রোমোজোমের মেরুবর্তী চলন (Anaphasic Movement)
• ইন্টারজোনাল তন্তু ও স্টেমবডি (অ্যানাফেজ দশায়)
• মাকু বা স্পিন্ডল-এর উত্তর ও দক্ষিণ মেরু (Polar Region)

✏️ অঙ্কন টিপস (Examiner Tip): প্রশ্নে "উদ্ভিদ কোশ" বললে কোশপ্রাচীর আঁকবে (অ্যাস্ট্রাল রশ্মি দেবে না), আর "প্রাণী কোশ" বললে গোলাকার কোশপর্দা ও সেন্ট্রিওলসহ অ্যাস্ট্রাল রশ্মি আঁকবে।

File: madhyamik-2027-mitosis-anaphase-metaphase-diagram.webp

Full View Save Image

Geography (ভূগোল - প্রাকৃতিক ভূগোল)

Full Marks Booster 5 Marks Answer Aid

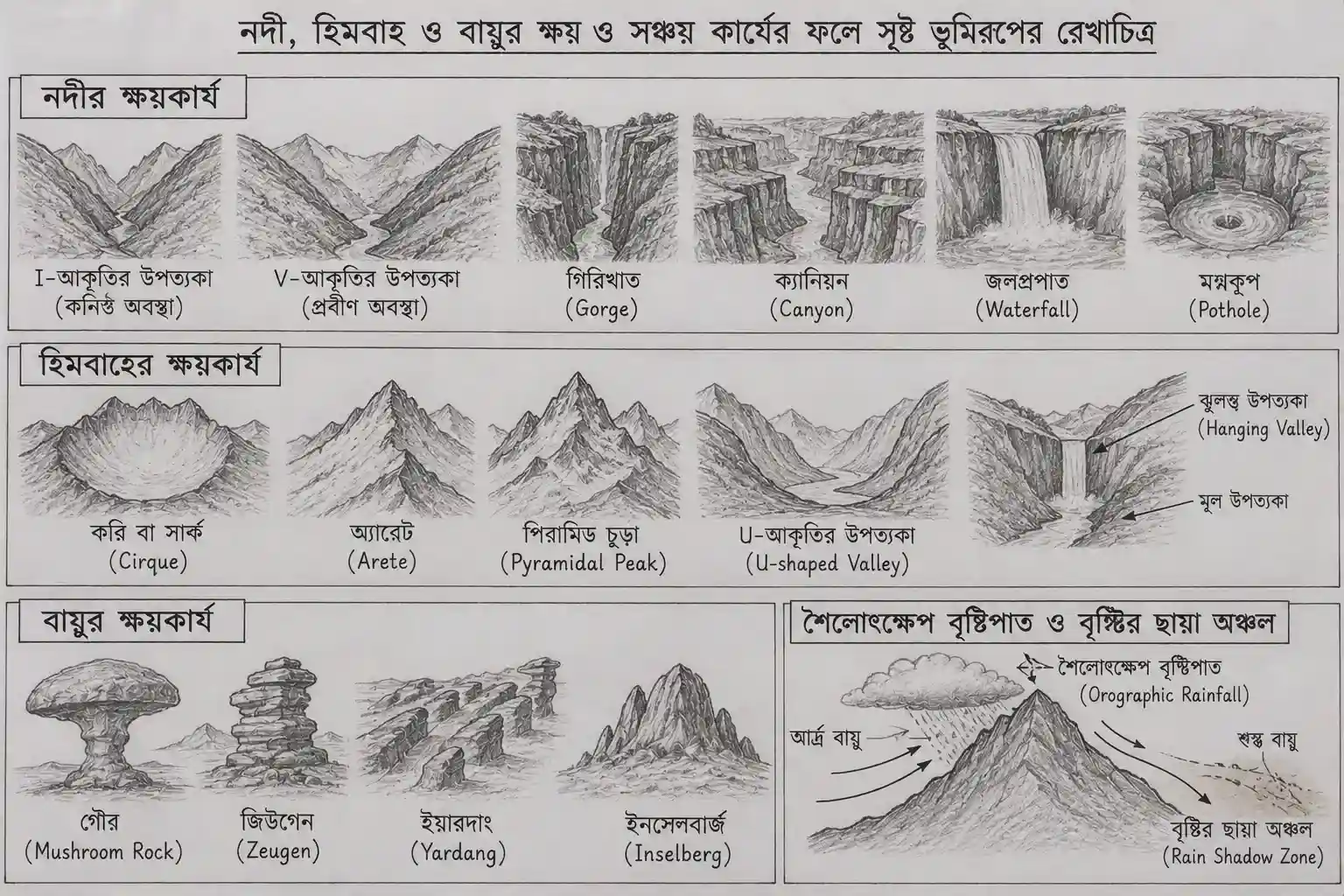

6. নদী, হিমবাহ ও বায়ুর ক্ষয় ও সঞ্চয় কার্যের ফলে সৃষ্ট ভূমিরূপের রেখাচিত্র

Line Diagrams of Fluvial, Glacial and Aeolian Landforms (Geography)

Tap to Zoom Full Screen

পরীক্ষায় চিহ্নিতকরণের জন্য গুরুত্বপূর্ণ অংশসমূহ (Must-Label Parts):

• নদীর ক্ষয়কার্য: I ও V-আকৃতির উপত্যকা, গিরিখাত, ক্যানিয়ন, জলপ্রপাত ও মন্থকূপ
• হিমবাহের ক্ষয়কার্য: করি বা সার্ক, অ্যারেট, পিরামিড চূড়া, U-আকৃতির উপত্যকা ও ঝুলন্ত উপত্যকা
• বায়ুর ক্ষয়কার্য: গৌর (Mushroom Rock), জিউগেন, ইয়ারদাং ও ইনসেলবার্জ
• শৈলোৎক্ষেপ বৃষ্টিপাত (Orographic Rainfall) ও বৃষ্টির ছায়া অঞ্চল (Rain Shadow Zone)

✏️ অঙ্কন টিপস (Examiner Tip): ভূগোলের ৫ নম্বরের বড় প্রশ্নে বক্স করে পেন্সিল দিয়ে ছোট রেখাচিত্র (Line Sketch) এঁকে দিলে ৫-এ ৫ পাওয়া নিশ্চিত হয়।

File: madhyamik-2027-geography-landforms-diagram.webp

Full View Save Image

Physical Science (ভৌত বিজ্ঞান - আলো)

3 Marks Essential 2 & 3 Marks

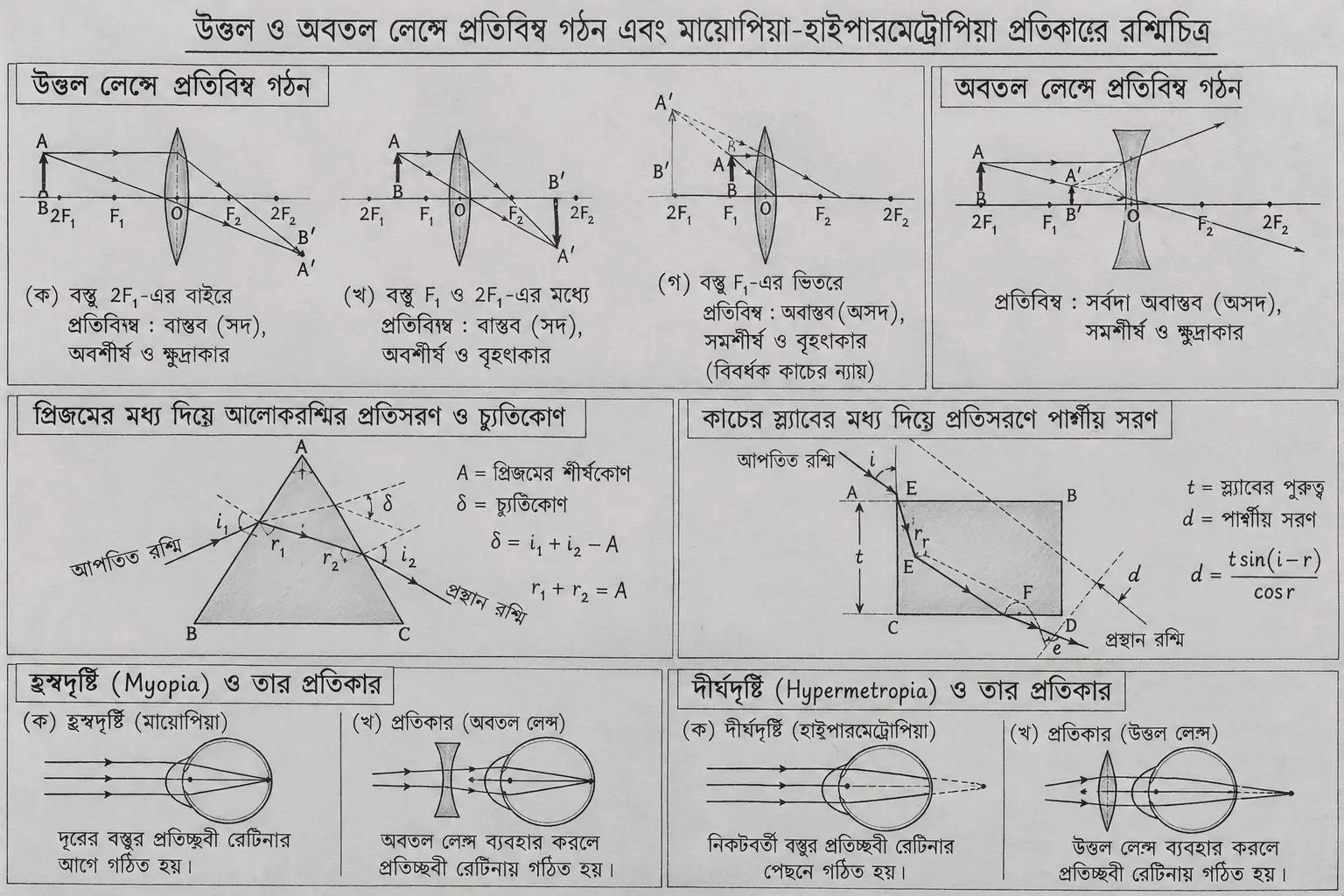

7. উত্তল ও অবতল লেন্সে প্রতিবিম্ব গঠন এবং মায়োপিয়া-হাইপারমেট্রোপিয়া প্রতিকারের রশ্মিচিত্র

Ray Diagrams of Convex/Concave Lens, Prism & Human Eye Defects

Tap to Zoom Full Screen

পরীক্ষায় চিহ্নিতকরণের জন্য গুরুত্বপূর্ণ অংশসমূহ (Must-Label Parts):

• উত্তল লেন্স দ্বারা সদ ও অবশীর্ষ এবং অসদ ও সমশীর্ষ (বিবর্ধক কাচ) প্রতিবিম্ব গঠন
• প্রিজমের মধ্য দিয়ে আলোকরশ্মির প্রতিসরণ ও চ্যুতিকোণ (δ = i₁ + i₂ - A)
• কাচের স্ল্যাবের মধ্য দিয়ে প্রতিসরণে পার্শ্বীয় সরণ (Lateral Displacement)
• হ্রস্বদৃষ্টি (Myopia) ও দীর্ঘদৃষ্টি (Hypermetropia) এবং লেন্স দ্বারা তার প্রতিকার

✏️ অঙ্কন টিপস (Examiner Tip): আলোর রশ্মিচিত্রে আলোকরশ্মির গতিপথে তীর চিহ্ন (Arrowhead) না দিলে পরীক্ষায় নম্বর কাটা যায়।

File: madhyamik-2027-light-ray-diagrams.webp

Full View Save Image
